振動線式センサー
| 名称 | 基本機能 | 仕様 | 適用シーン |
|---|---|---|---|
| 振動線式鉄筋計 | コンクリートその他の構造物における鉄筋およびアンカーボルトの応力計測 | Φ12～Φ20、 Φ25～Φ32 ロッド付き |
基礎掘削（根切り）、杭、地下連続壁、トンネル、橋梁、斜面、埠頭・ドック、ゲート |
| 振動線式ひずみ計 | 構造物内部のひずみ計測 | 100mm、 設置ブラケット付き |
橋梁、道路、鉄道、地下鉄、トンネル、ダム、基礎掘削（根切り） |
| 振動線式反力計 | 基礎から上部構造への反力、鋼製サポートの軸力、および静的杭載荷試験の荷重計測 | 500～3000KN、 3500～5000KN |
基礎掘削（根切り）、杭、地下連続壁、トンネル、橋梁、斜面 |
| 振動線式アンカーケーブル計 | 支柱および大型プレストレスト鉄筋コンクリート構造における荷重、およびプレストレスの損失状況の計測 | 100～1000KN、 4弦式 |
アンカーボルト、アンカーケーブル、ロックボルト、支柱、トンネル、橋梁、ダム |
| 振動線式土圧計 | 土壌内部の圧縮応力計測 | 0.1～1.0MPa | アースダム、土手、斜面、路盤、擁壁、トンネル |
| 振動線式クラック計 | 構造物の伸縮継手または周辺ジョイントの開閉度の計測、および埋設部での温度の同時計測 | 0 ～ 100KN | 水理構造物の長期埋設、建築物の内部または表面 |
| 振動線式多点変位計 | 削孔内における埋設方向の任意の2点間の相対変位の計測 | 0 ～ 100mm | トンネル、工場、地下洞窟、ダム基礎、斜面 |
| 振動線式浸透水圧計 | 深層の水圧計測 | 0.1～1.0MPa | ダム、鉱さいダム、トンネル、路盤、斜面 |

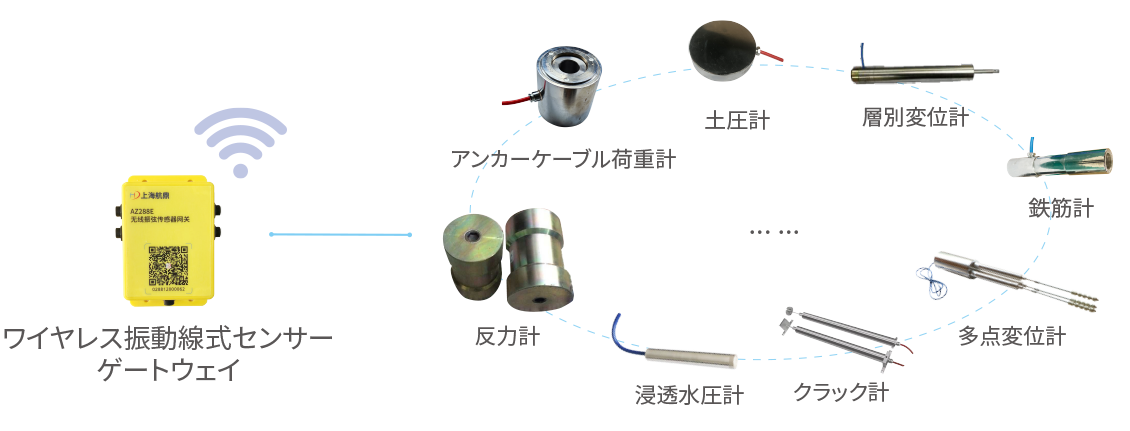

ワイヤレス振動線式センサーゲートウェイ
単体のゲートウェイで、従来の軸力、ひずみ、アンカーケーブル、反力、浸透水圧、多点変位、クラックなど、最大5chの各種振動線式センサーに対応しています。振動線式センサーのデータプラットフォームへの完全な統合を実現し、計測精度は0.01Hzです。
