深層地盤多層変位監視
深層地盤多層変位監視
ワイヤレス・デジタルによるリアルタイム監視、高精度・高信頼性、総合コストの削減を実現。水平・層別変位の一体化監視に対応し、地下200mまで適用可能。繰り返し使用が可能です。
案1：深層土壌層別変位計測

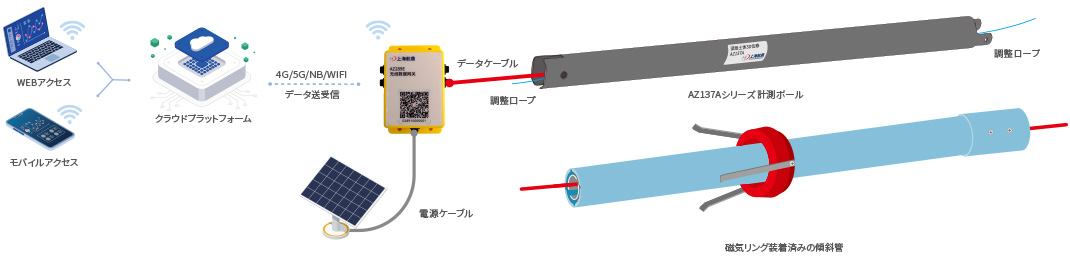

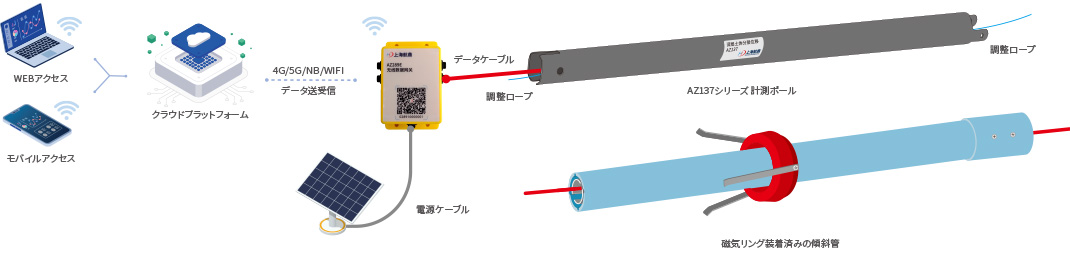

本システムは、ワイヤレスデータゲートウェイ「AZ289」とスマート計測ポール「AZ137シリーズ」で構成されています。AZ137シリーズの深層土壌層別変位計測モジュールはスマートポールと一体化しており、システムの統合とメンテナンスを容易にします。これらを組み合わせることで、土壌の変形監視に最適です。AZ289シリーズのワイヤレスデータゲートウェイは2系統のデータ収集に対応しており、給電・収集・伝送を一体化した設計により、迅速な導入・運用が可能です。超低消費電力設計でバッテリーを内蔵しており、4時間に1回の計測頻度であれば半年以上の連続稼働をサポートします。また、オプションで孔口埋込型データゲートウェイ「AZ270シリーズ」もご用意しています。AZ270シリーズは測斜管の管口に直接取り付け可能で、地上に露出させることなく設置できます。
案2：深層土壌3D変位計測
本システムは、ワイヤレスデータゲートウェイ「AZ289」とスマート計測ポール「AZ137Aシリーズ」で構成されています。AZ137Aは、計測設置位置における層別変位および水平変位をリアルタイムで計測します。
【ご注意】高頻度でのリアルタイムデータ収集を行う場合は、オプションのソーラーパネル（太陽光パネル）による給電をお勧めします。
ハードウェア製品

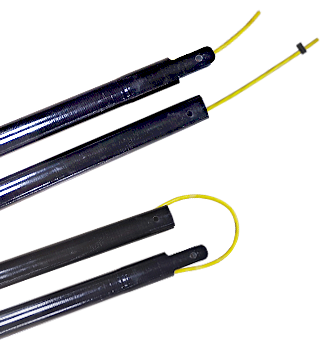

スマート計測ポール（層別・水平変位）
- 測定精度：1mm
- カスケード接続：200mまで対応
- 通信方式：NB / 4G / Wi-Fiなど複数のワイヤレス方式に対応
- 設置方法：傾斜管への挿入、または直埋め設置が可能
- 高信頼性：多系統の冗長化伝送をサポート
- 高感度：複数の接続方式に対応
- 導入・保守の容易性：設置が簡単で、メンテナンスが容易（メンテナンスフリー）
- 超低消費電力

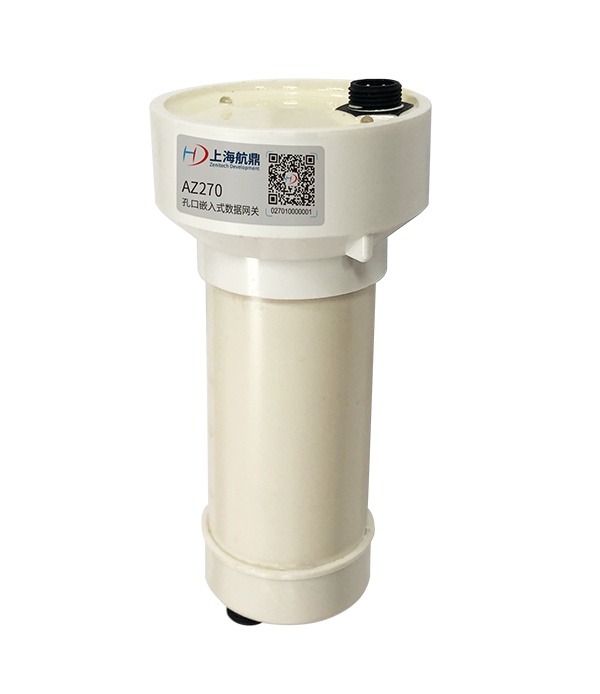

孔口埋込型データゲートウェイ
- 物理サイズ：Φ63 x 120 mm
- 統合設計：給電、データ収集、伝送の一体化
- AD入力：1系統（4〜20mA電流出力トランスミッターに対応）
- RS485ポート：1系統（給電出力内蔵、RS485対応センサーに接続可能）
- 通信機能：アンテナ内蔵。NB / 4Gなど複数のワイヤレス通信方式から選択可能
- 消費電力：超低消費電力。バッテリー完全内蔵で、1日2回の計測でも1年以上の連続稼働を実現
- 外部給電：ソーラーパネルによる直接給電に対応
- 防水性能：IP68防水規格準拠
ワイヤレスデータゲートウェイ
- 物理サイズ：147 x 90 x 51 mm
- オールインワン設計：給電・収集・伝送を統合
- 大容量接続：1chで48台のセンサー＆スマートポールに対応
- 多様なI/O：DO制御 1ch / AI収集 1ch / RS485 2ch
- マルチ通信：NB / 4G / Wi-Fi対応
- 高精度同期：北斗衛星による測位・時刻同期（オプション）
- 超低消費電力：バッテリー内蔵（1日2回計測で1年以上稼働）
- ソーラー給電対応：6〜30Wパネル直結で連続稼働
- 防水性能：IP67 準拠
ソフトウェア製品

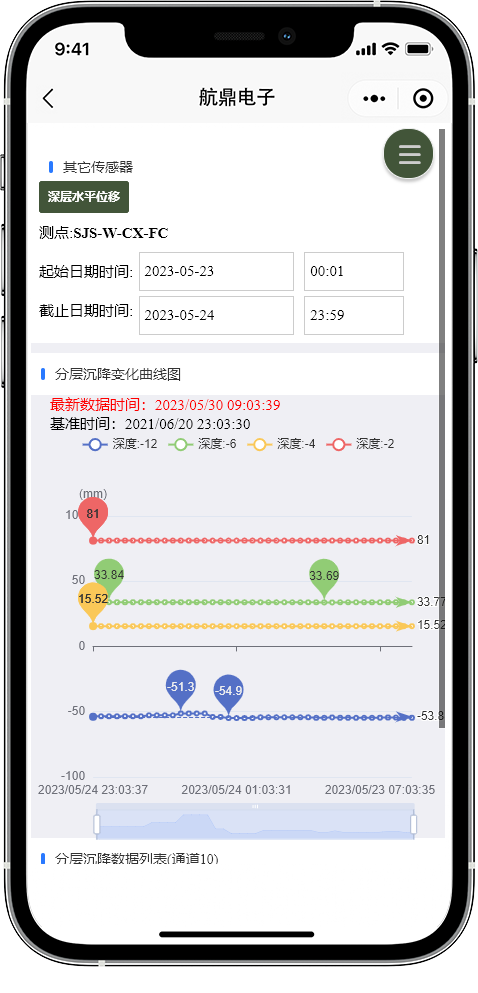

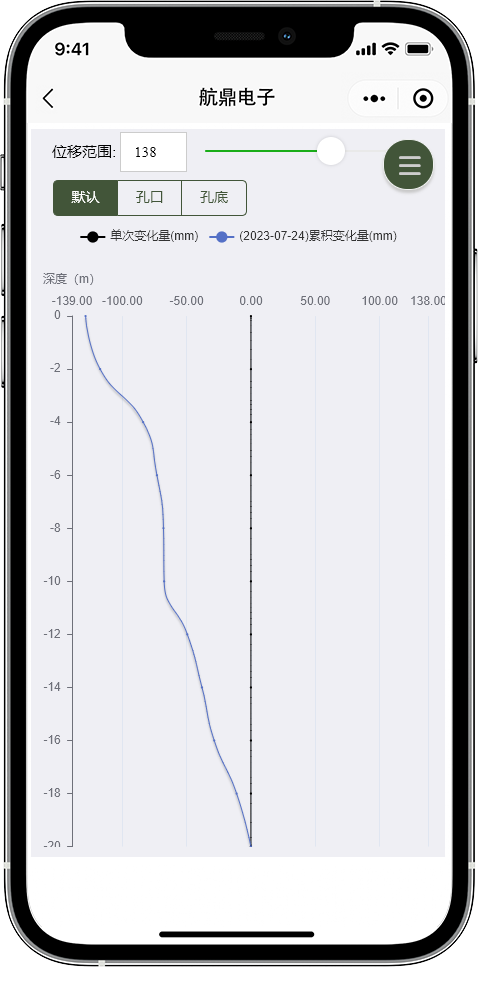

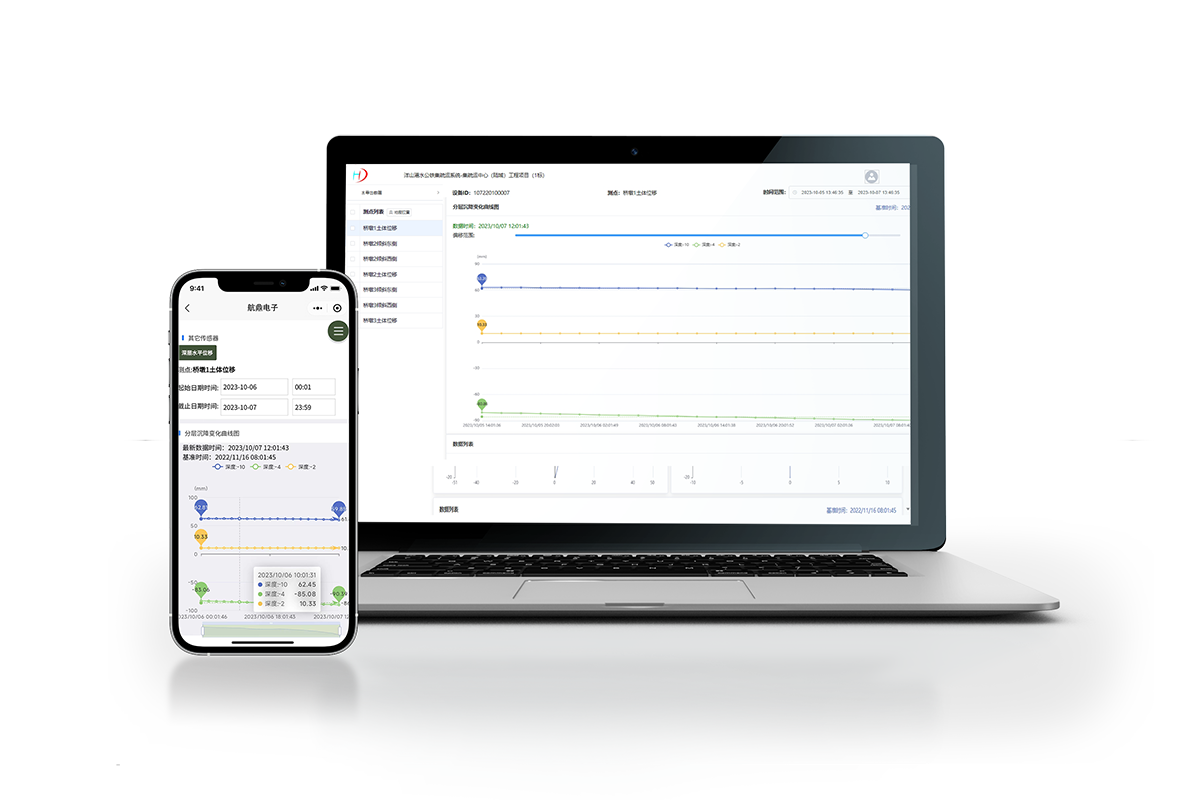

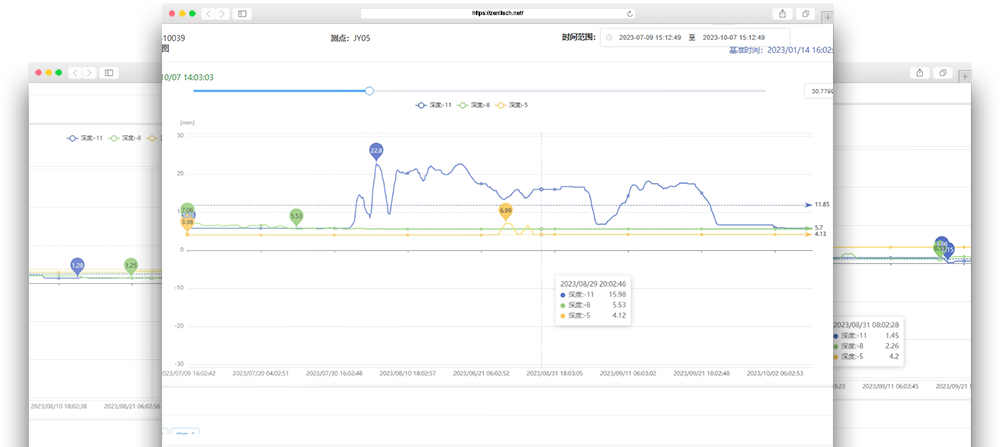

电電子地図 + 北斗測位 + クラウドコンピューティング
導入事例

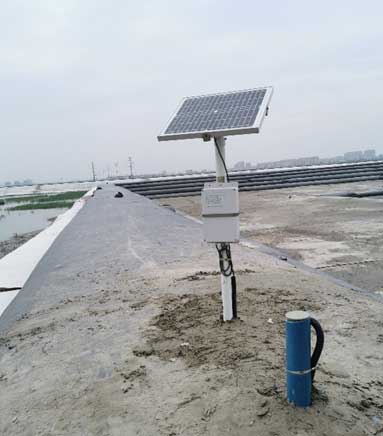

江蘇省南通市の某防潮堤プロジェクト

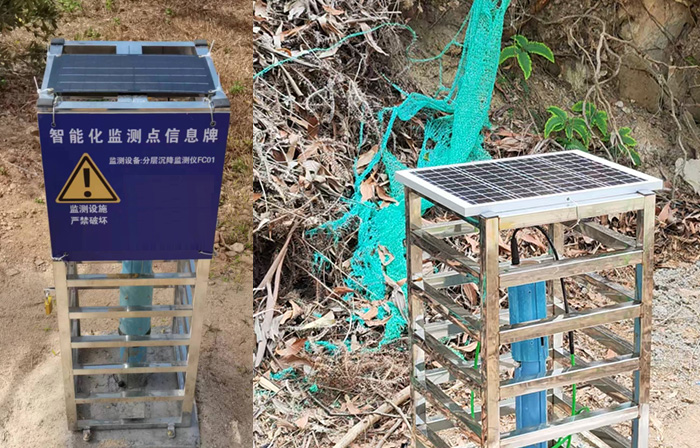

深圳市の某区における法面層別変位監視プロジェクト
