深層地盤水平変位監視
深層地盤水平変位監視
ワイヤレス・デジタルのリアルタイム監視システム。高精度かつ高信頼性を備え、総合的なコストを大幅に削減します。深さ200m以内の深基礎掘削における壁体・土壌の監視に対応し、繰り返し再利用が可能です。

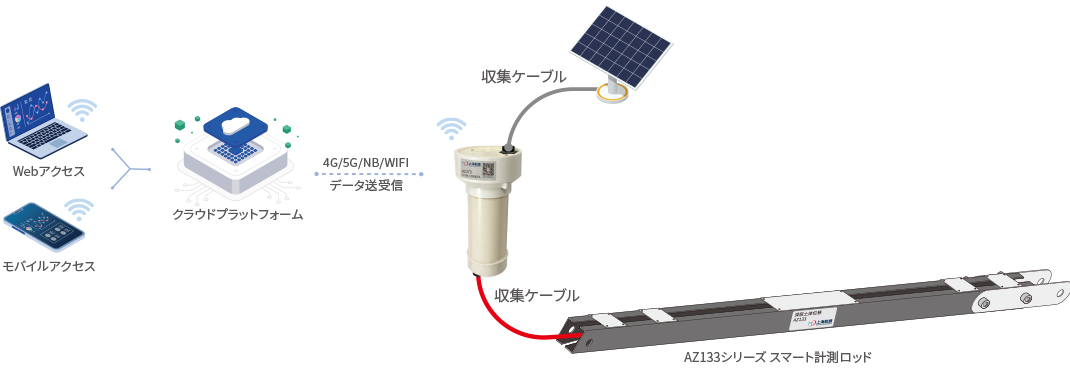

案1
本システムは、AZ270シリーズの孔口埋込型データゲートウェイと、AZ133シリーズのスマートポールで構成されています。AZ270シリーズの孔口埋込型データゲートウェイは、水位管や測斜管の管口に設置可能で、地上に露出させる必要がありません。給電、データ収集、伝送の各機能を統合しており、迅速な導入が可能です。また、低頻度のデータ収集においては、本体搭載のバッテリーで長期間の稼働をサポートします。一方、AZ133シリーズの深層土壌水平変位計測モジュールはスマートポールと組み合わせることで、システムの統合と保守を容易にします。これらを組み合わせることで、壁体や土壌の変形監視に幅広く対応できます。

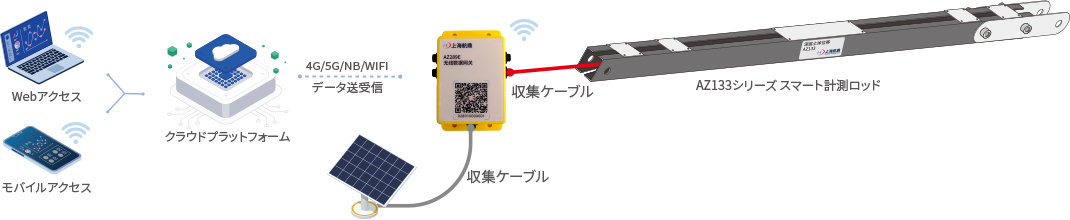

案2
本システムは、AZ289シリーズのワイヤレスデータゲートウェイと、AZ133シリーズのスマートポールで構成されています。AZ289シリーズのワイヤレスデータゲートウェイは2系統のデータ収集に対応しており、給電、データ収集、伝送の各機能を統合しています。これにより、迅速な導入が可能です。さらに、超低消費電力設計で、バッテリーを内蔵しています。
【ご注意】高頻度でリアルタイムのデータ収集・監視を行う場合は、オプションのソーラーパネルをご選択いただき、電源としてご使用ください。
ハードウェア製品
スマートポール（深層水平変位）
- 精度：0.1mm⁄m
- カスケード接続：最大200mまで対応
- 通信方式：NB-IoT / 4G / Wi-Fiなど複数のワイヤレス方式に対応
- 設置方法：傾斜計管（測斜管）または直埋設に対応
- 信頼性：高信頼性、多重冗長伝送をサポート
- 接続性：高感度、多様な接続方式に対応
- 保守性：設置が容易で修理・メンテナンスも簡単（メンテナンスフリー）
- 消費電力：超低消費電力

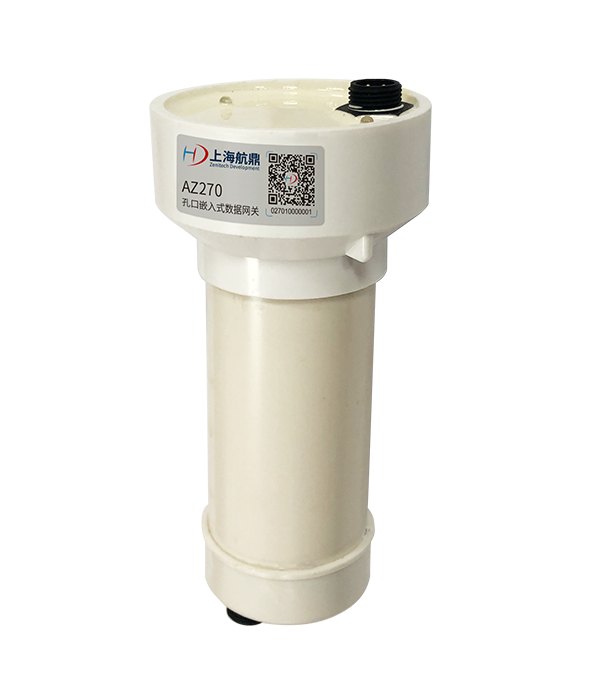

孔口埋込型データゲートウェイ
- 物理サイズ：Φ63 x 120 mm
- 統合設計：給電、データ収集、伝送の一体化
- AD入力：1系統（4〜20mA電流出力トランスミッターに対応）
- RS485ポート：1系統（給電出力内蔵、RS485対応センサーに接続可能）
- 通信機能：アンテナ内蔵。NB / 4Gなど複数のワイヤレス通信方式から選択可能
- 消費電力：超低消費電力。バッテリー完全内蔵で、1日2回の計測でも1年以上の連続稼働を実現
- 外部給電：ソーラーパネルによる直接給電に対応
- 防水性能：IP68防水規格準拠
ワイヤレスデータゲートウェイ
- 物理サイズ：147 x 90 x 51 mm
- オールインワン設計：給電・収集・伝送を統合
- 大容量接続：1chで48台のセンサー＆スマートポールに対応
- 多様なI/O：DO制御 1ch / AI収集 1ch / RS485 2ch
- マルチ通信：NB / 4G / Wi-Fi対応
- 高精度同期：北斗衛星による測位・時刻同期（オプション）
- 超低消費電力：バッテリー内蔵（1日2回計測で1年以上稼働）
- ソーラー給電対応：6〜30Wパネル直結で連続稼働
- 防水性能：IP67 準拠
ソフトウェア製品

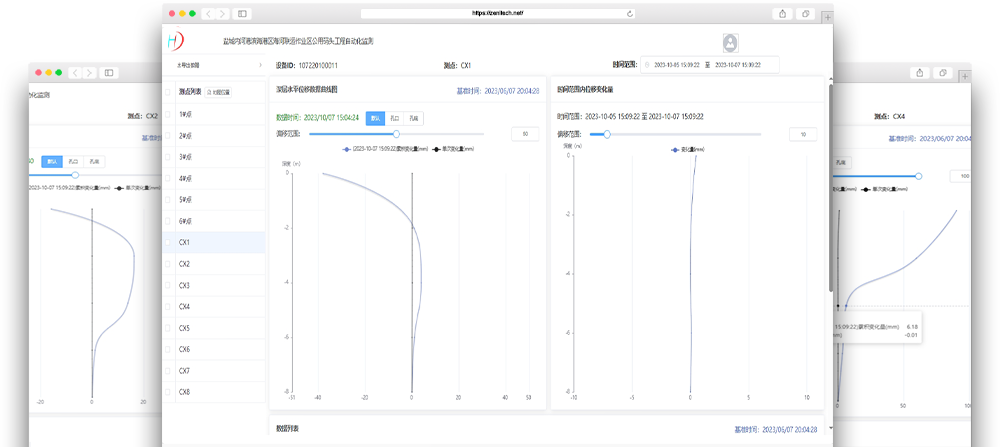

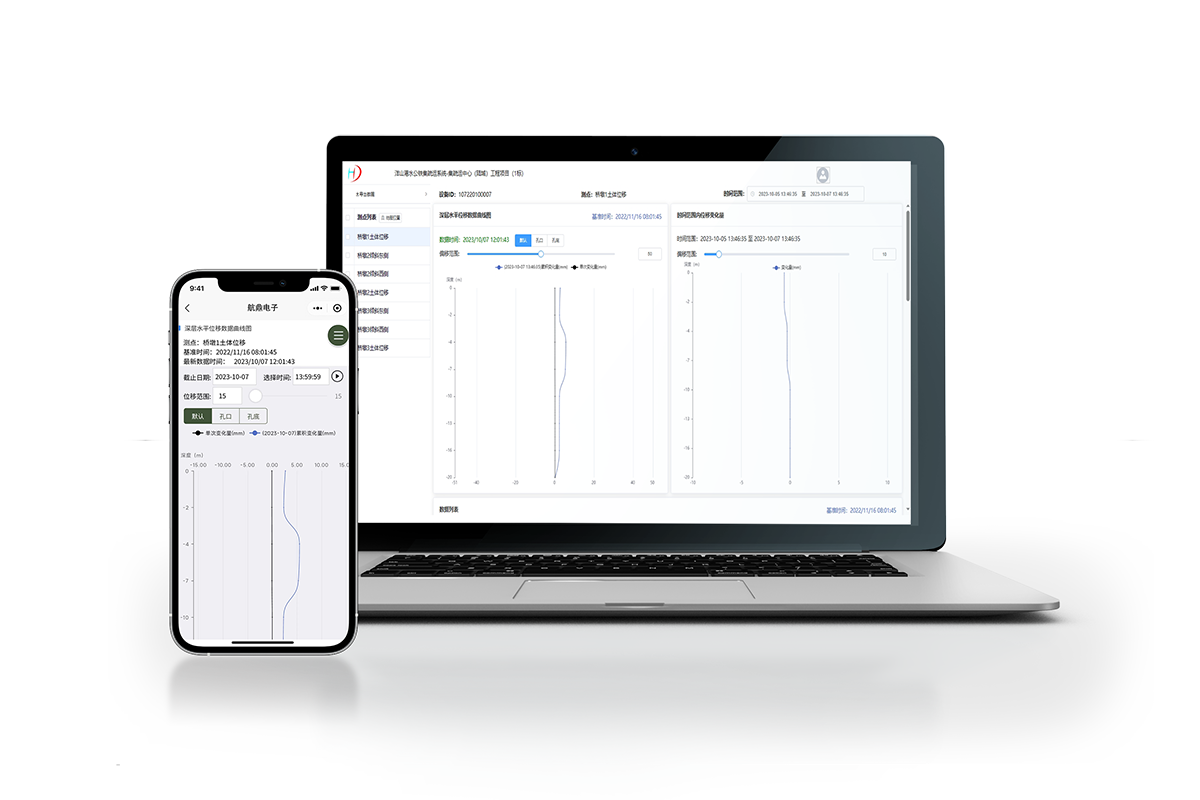

電子地図 + 北斗測位 + クラウドコンピューティング
導入事例

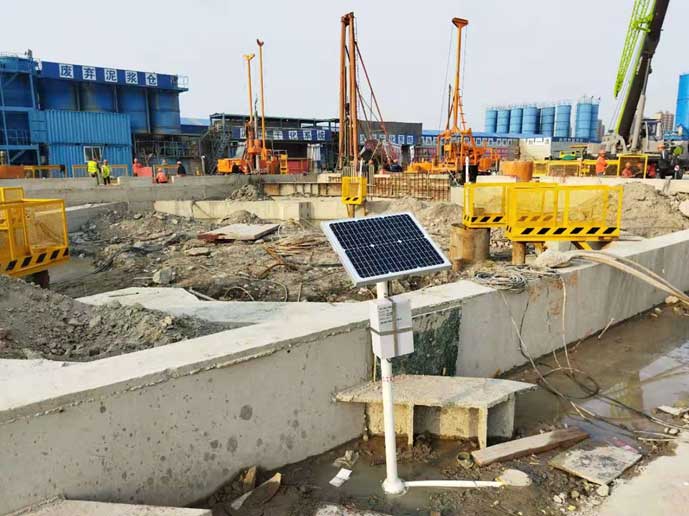

上海市の重点道路トンネル監視プロジェクト

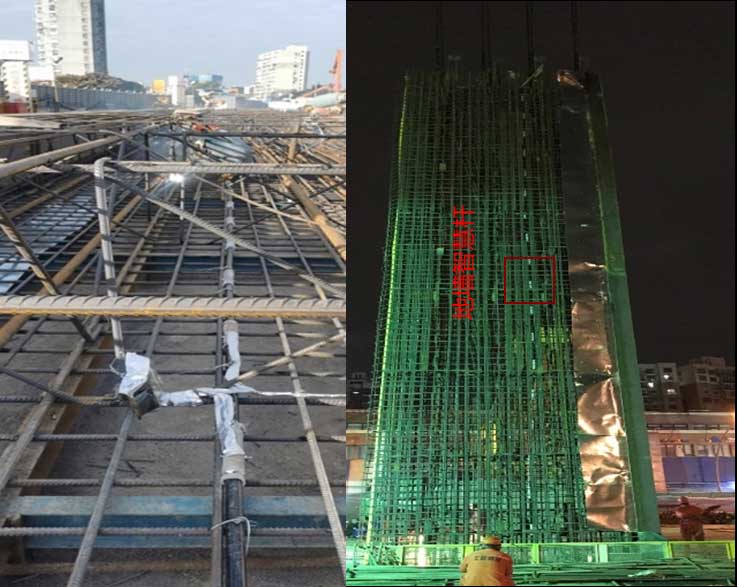

上海市の市域鉄道監視プロジェクト

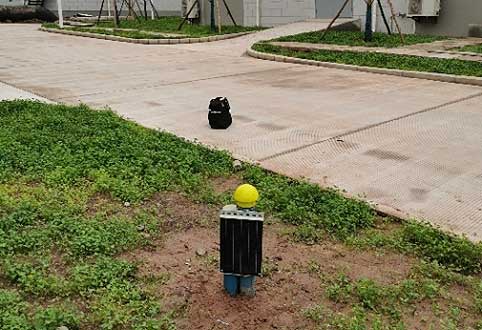

四川省の某浄水場における施工・運用監視プロジェクト
