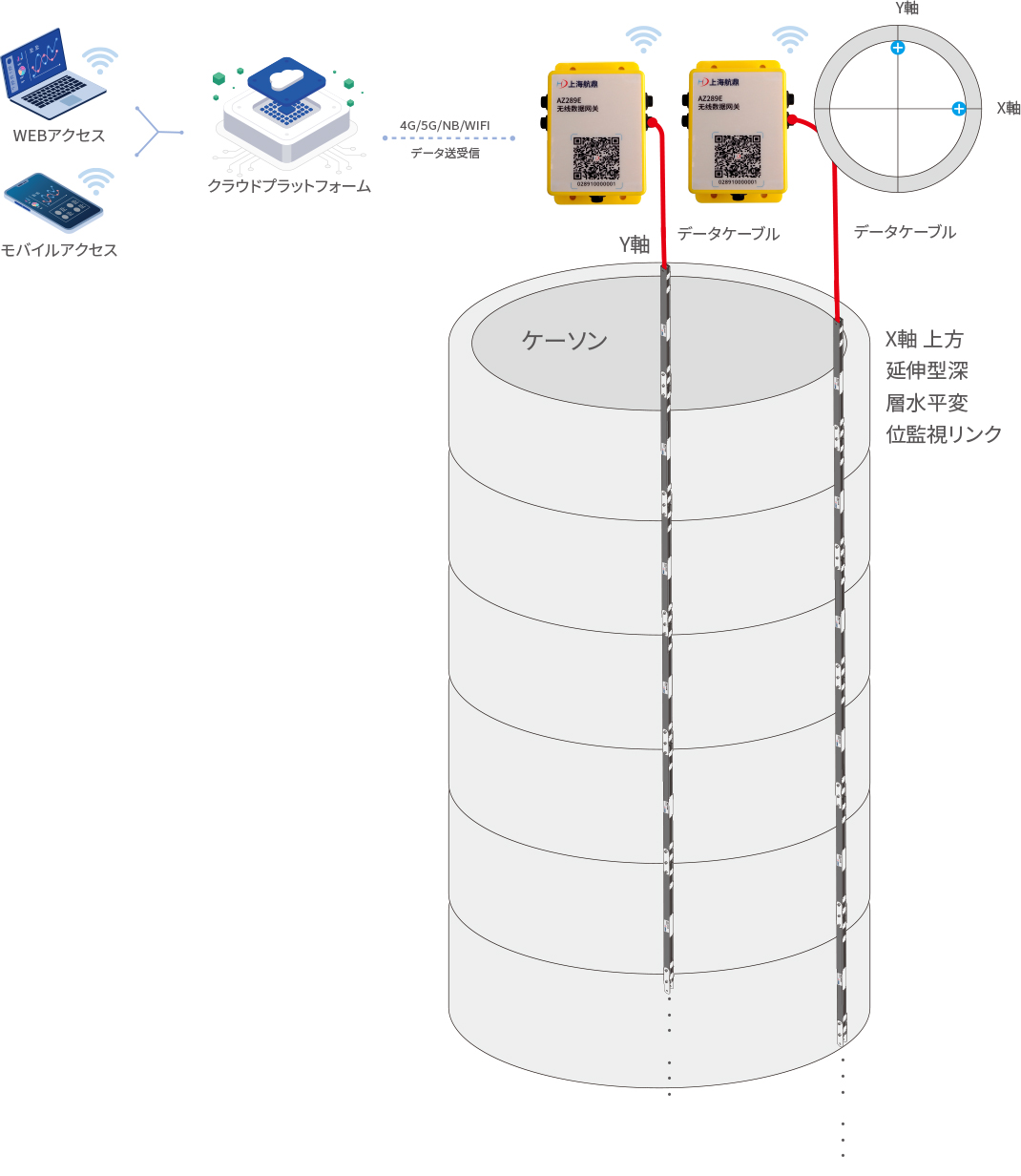

沉井施工専用の三次元鉛直度・同軸度監視

• 沈下作業と並行して測斜管を設置しながら、連続的なリアルタイム監視を実現します。
• 測斜管の設置に対応し、測定深度は100メートルを超えます。

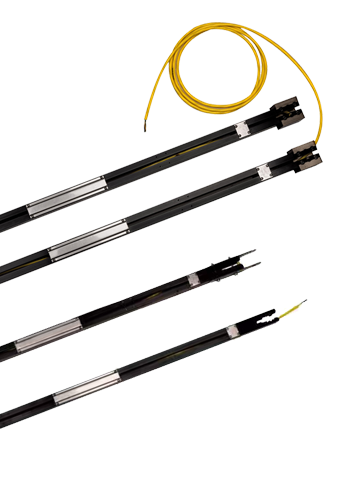

スマートポール（深層水平変位計）

• 精度：0.1mm⁄m
• カスケード接続：200mまで対応
• 無線通信方式：NB-IoT、4G、Wi-Fiなど複数の方式に対応
• 設置方法：測斜管への挿入、または直埋め設置
• 高信頼性：多重冗長伝送に対応
• 高感度：多様な接続方式をサポート
• 施工・保守：設置が容易でメンテナンスフリー
• 超低消費電力

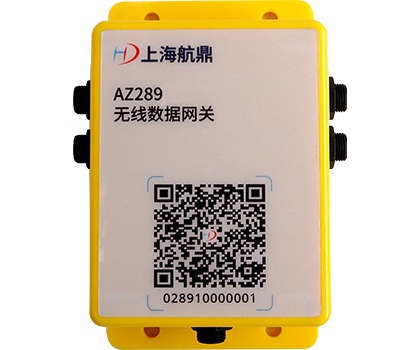

ワイヤレスデータゲートウェイ

• 外形寸法：147 x 90 x 51 mm
• 一体化設計：給電、データ収集、伝送機能を統合
• 接続対応：単一チャネルで最大48台のセンサーおよび専用スマートポールに対応
• I/Oインターフェース：DO制御出力 1ch、AI信号収集インターフェース 1ch
• 通信ポート：RS-485 データ収集ポート 2ch
• 通信方式：NB / 4G / Wi-Fiなど複数の伝送方式に対応
• 測位・時刻同期：北斗衛星による測位・時刻同期機能（オプション）
• 超低消費電力：バッテリー完全内蔵。1日2回のデータ送信で1年以上の連続稼働を実現
• 太陽光発電対応：6〜30Wのソーラーパネルに直接接続し、持続的な稼働が可能
• 防水・防塵性能：IP67準拠

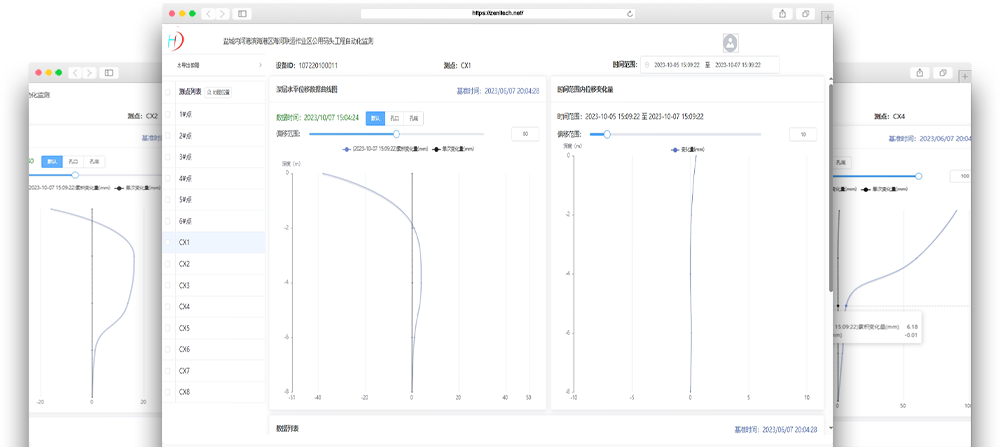

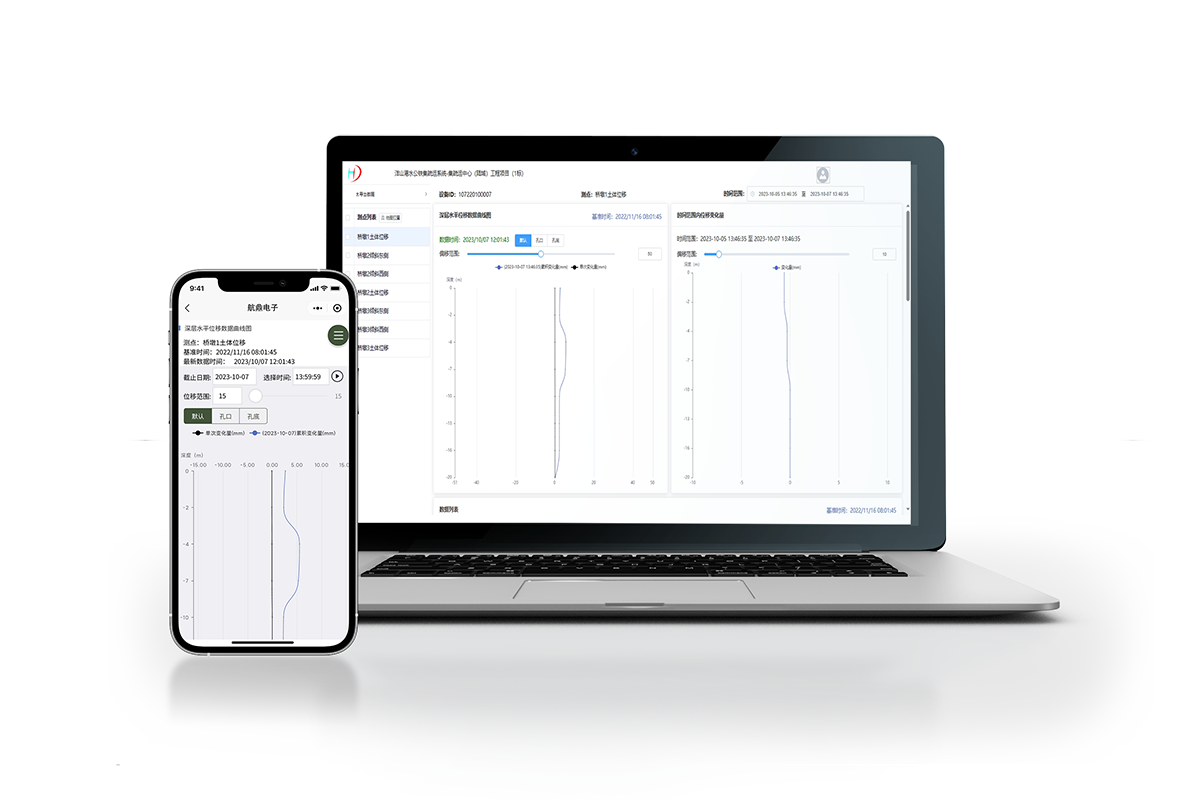

電子地図 + 北斗測位 + クラウドコンピューティング

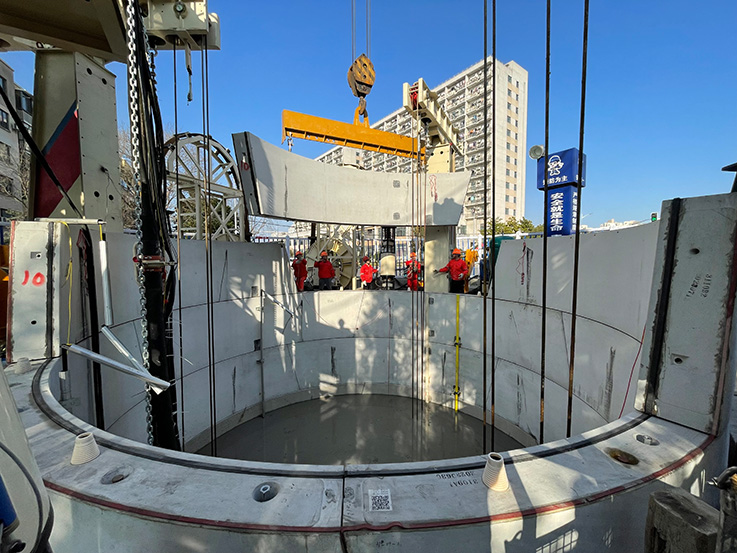

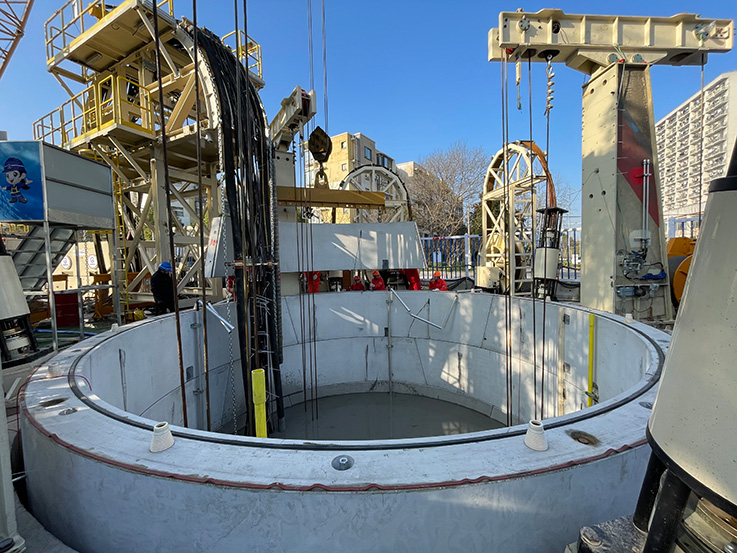

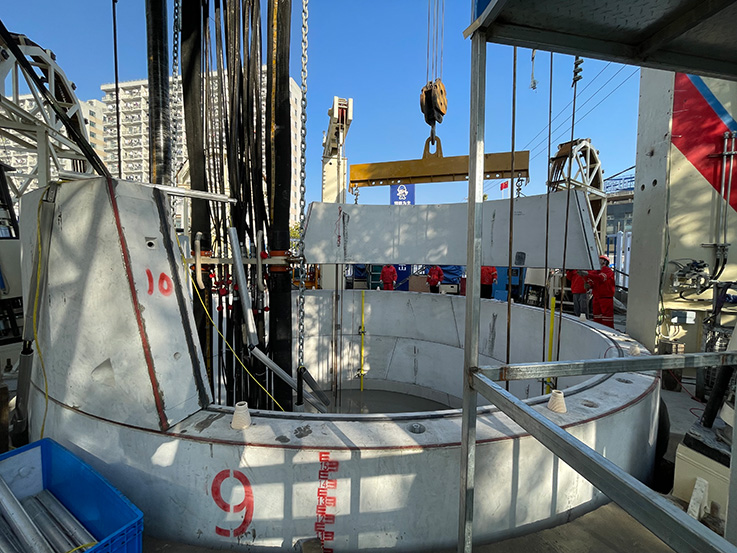

上海市の某下水処理場におけるケーソン監視プロジェクト
