長距離双方向変位監

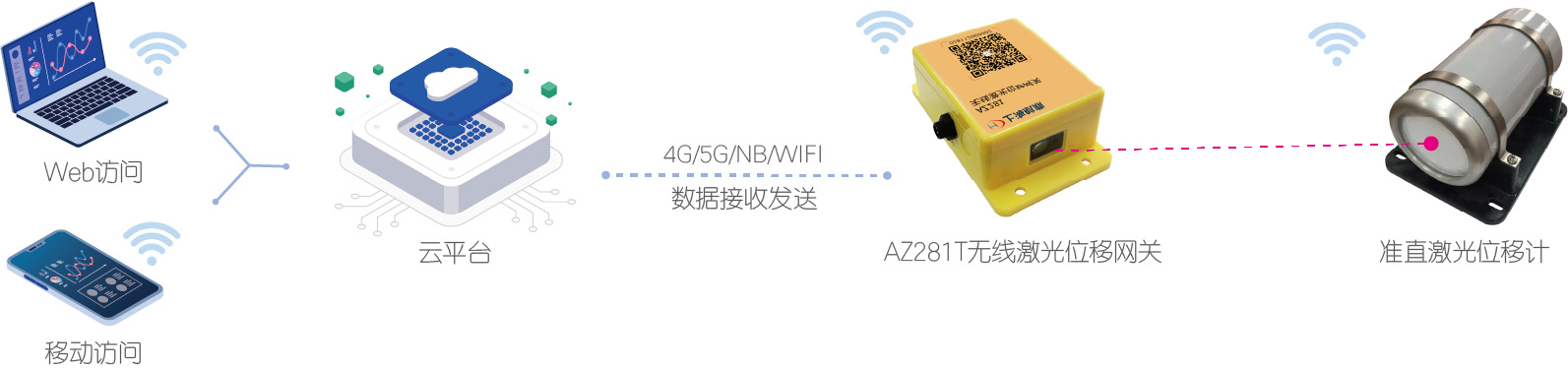

本システムは、ワイヤレス・レーザー変位ゲートウェイ「AZ281T」とレーザー変位計「AZ301R」で構成されています。AZ281Tは定期的にコリメートレーザーを発射し、AZ301Rレーザー変位計がターゲット上のレーザー像を受光します。画像処理を通じて相対変位の監視を実現します。主な適用分野は、長大トンネル、高速鉄道、橋梁、ダム、地質災害などです。
【ご注意】高頻度のリアルタイム監視が必要な場合は、外部12V電源またはソーラーパネルによる直接給電を選択できます。
ハードウェア製品
ワイヤレスレーザー変位ゲートウェイ
- 物理サイズ：147 x 90 x 51 mm
- オールインワン設計：給電、データ収集、通信を一体化
- 測距方式：ポイント・ツー・ポイント（Point-to-Point）測距
- 通信方式：有線・無線の両方に対応（NB / 4G / Wi-Fi 選択可能）
- メンテナンスフリー：完全ワイヤレス設計で配線不要。繰り返し再利用が可能
- 計測性能（壁面タイプ）：測定距離 30m / 精度 1 mm
- 計測性能（土壌タイプ）：測定距離 40m / 精度 50 mm
- 防水性能：IP67 準拠

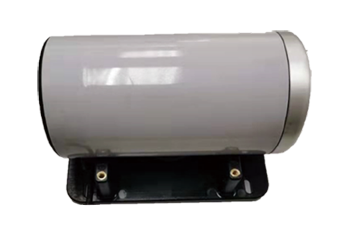

レーザ変位計接收机
- 物理サイズ：Φ 124 x 235 mm
- 測定項目：水平変位・沈下（沈降）変位の同時監視
- 測定精度：0.3 mm
- 有効距離：100 m
- 柔軟な拡張性：カスケード接続に対応し、多様なアプリケーションに最適
- 高信頼性設計：圧倒的な信頼性を確保
- 連続リアルタイム監視：24時間365日の常時モニタリング
- 施工・保守：設置が簡便で、メンテナンスフリーを実現
- 超低消費電力：圧倒的な省電力設計
- 防水性能：IP67 準拠
ソフトウェア製品
電子地図 + 北斗測位 + クラウドコンピューティング
導入事例
上海市における某地下鉄アンダーパスのモニタリングプロジェクト
