レーザ変位計

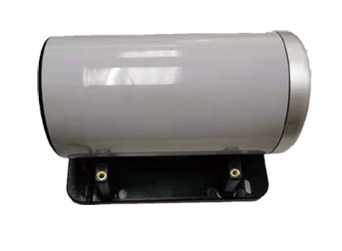

レーザ変位計接收机

AZ301R レーザー変位計レシーバーは、鉄道交通、高速鉄道、基礎掘削、橋梁、ダム、地質災害（土砂災害）などの分野において、不同沈下および相対変位の自動監視に使用されます。レーザー変位計は、センサー、通信、レーザー、カメラ、画像処理などの技術を融合した一体型デバイスです。レーザービームを基準源とし、モニタリングポイント間のレーザー到達後のスポット位置を撮影します。撮影された画像に対してリアルタイムのデジタル画像処理を行い、レーザーのスポット位置の変化を比較・解析します。

基本機能

• レーザーレベルとカメラ画像処理に基づく高精度計測を採用。50m以内の2つの計測ポイント間の相対変位計測精度は、サブミリ（0.1mm）レベルに達します。
• 複数のレーザー変位計を異なる計測ポイントに設置し、1対多、直列カスケード（多段接続）、リングカスケード、または直列とリングのハイブリッド接続が可能です。1台のレーザー発信装置から別の受信装置のスクリーンにレーザーを照射することで、複数のモニタリングポイントからなる監視チェーンを構築できます。
• 傾斜計測および温度補正技術を搭載しており、レーザー変位計の現場での高い適用性を保証します。
• GNSS測位技術に基づき、GNSS測位と時刻同期を活用することで、監視エリア内の同期計測を実現。監視システム上で2次元変位の具体的な位置を迅速に表示できます。
• 現場環境に適応するため、多様なワイヤレス通信手段、さらには有線データ伝送にも対応しています。
