不同沈下デジタルモニタリング
不同沈下デジタルモニタリング
ワイヤレス・デジタル化によるリアルタイム監視を実現。高精度かつ高信頼性を備えており、カスケード接続した静水圧レベル計または電子変位計により不同沈下を監視します。また、機器は繰り返し再利用が可能です。
案1

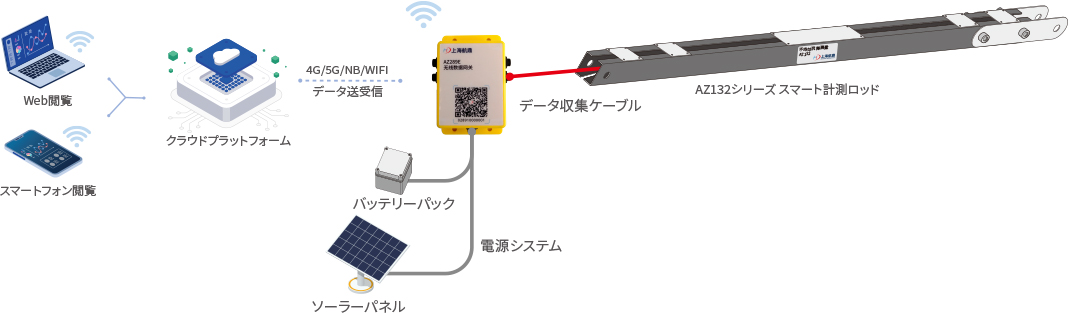

本システムは、ワイヤレスデータゲートウェイ「AZ289」と電子変位計「AZ132」で構成されています。AZ289シリーズのワイヤレスデータゲートウェイは、給電・収集・伝送を一体化した設計で、超低消費電力かつバッテリーを内蔵しており、迅速な導入・運用が可能です。AZ132シリーズの電子変位計は、土壌・壁面・構造物などの変形監視に最適です。高い安定性と測定精度を備え、アルミ合金製の構造により優れた耐食性を発揮します。IP68の防水性能を有し、最大200mまでのカスケード接続に対応しています。

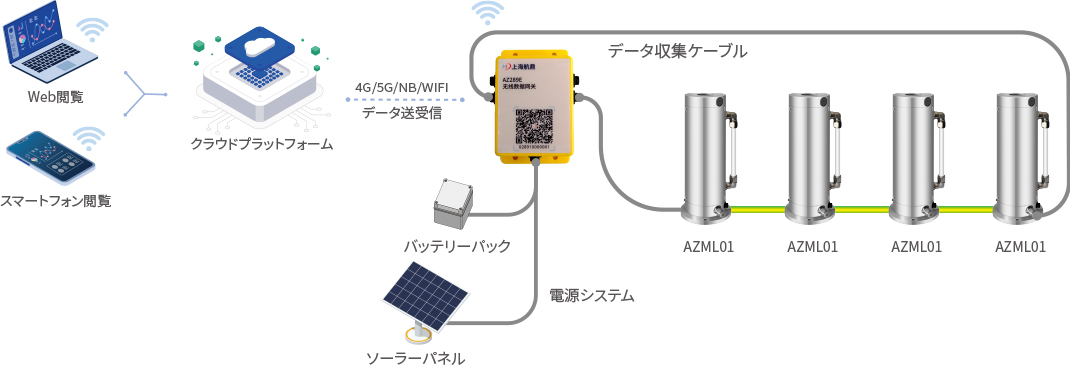

案2
本システムは、磁歪式静水圧レベル計「AZML01シリーズ」とワイヤレスデータゲートウェイ「AZ289」で構成されています。AZ289シリーズのワイヤレスデータゲートウェイは、給電・収集・伝送を一体化した設計で、超低消費電力かつバッテリーを内蔵しており、迅速な導入・運用が可能です。AZML01シリーズの静水圧レベル計は、タンク部にオールアルミ合金を採用し、優れた耐食性を備えています。磁歪式（Magnetostrictive）の測定方式により高い安定性と測定精度を実現し、マイナス40℃から80℃の環境下でも正常に動作します。
ハードウェア製品

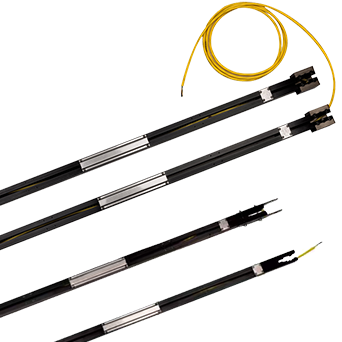

スマート計測ポール（不同沈下監視）
- 測定精度：0.1mm/m
- カスケード接続：カスケード接続に対応
- 防水性能：200m防水対応
- 高信頼性：多系統の冗長化伝送をサポート、スマート計測ポールのケーブル保護設計
- 高感度：スマート計測ポールの直埋め設置に対応
- 導入・保守の容易性：設置が簡単で、メンテナンスが容易（メンテナンスフリー）
- 超低消費電力

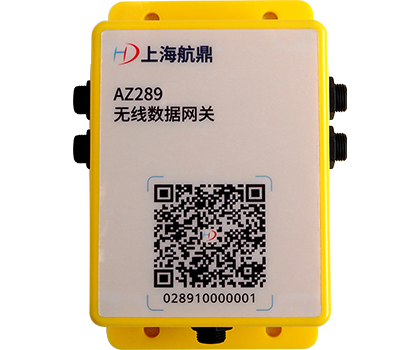

ワイヤレスデータゲートウェイ
- 物理サイズ：147 x 90 x 51 mm
- オールインワン設計：給電・収集・伝送を統合
- 大容量接続：1chで48台のセンサー＆スマートポールに対応
- 多様なI/O：DO制御 1ch / AI収集 1ch / RS485 2ch
- マルチ通信：NB / 4G / Wi-Fi対応
- 高精度同期：北斗衛星による測位・時刻同期（オプション）
- 超低消費電力：バッテリー内蔵（1日2回計測で1年以上稼働）
- ソーラー給電対応：6〜30Wパネル直結で連続稼働
- 防水性能：IP67 準拠
ソフトウェア製品

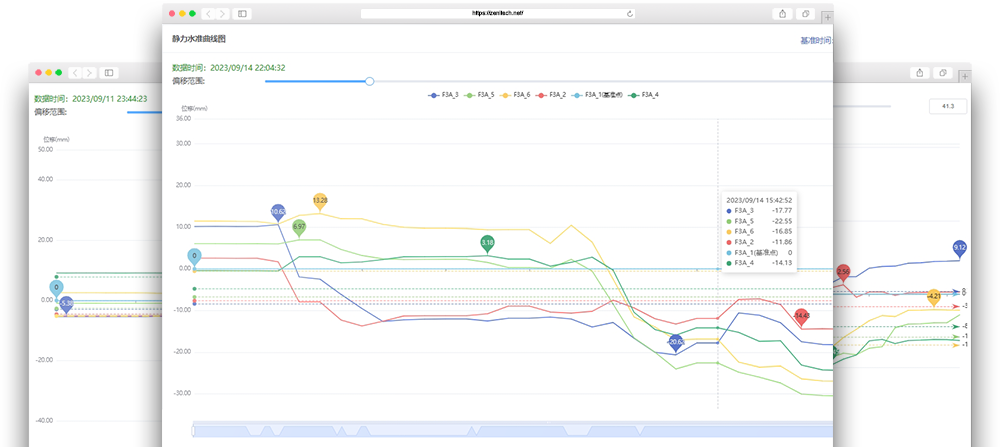

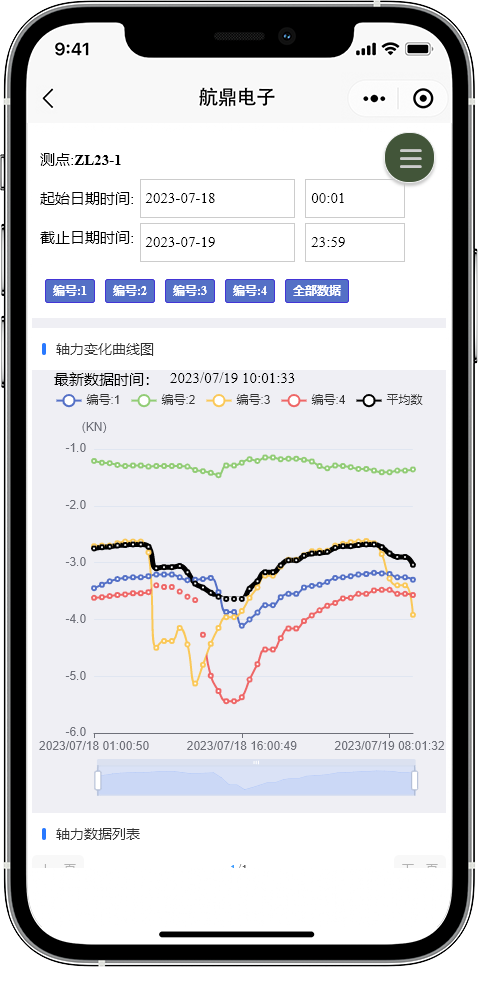

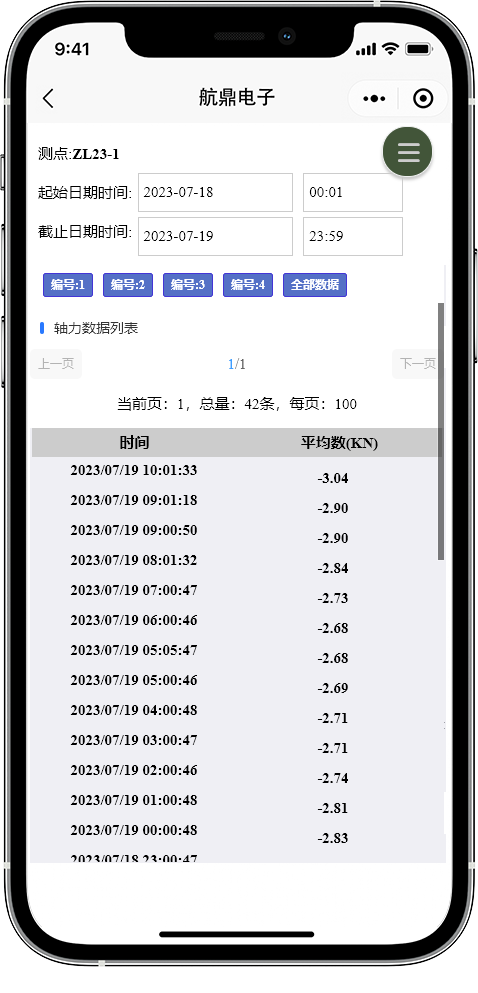

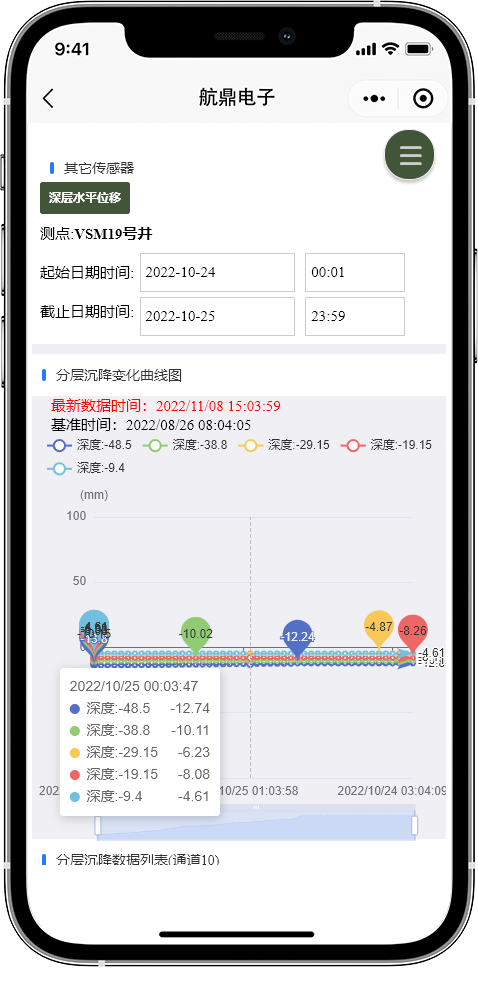

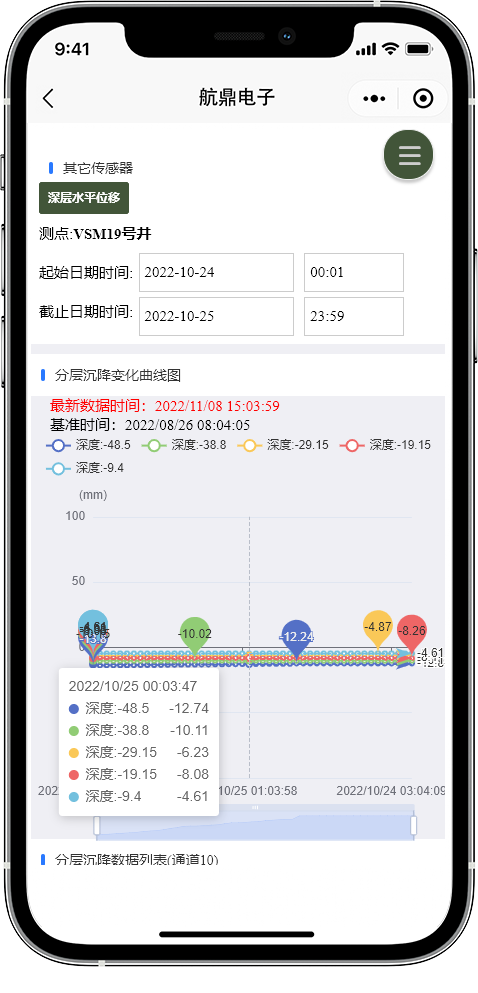

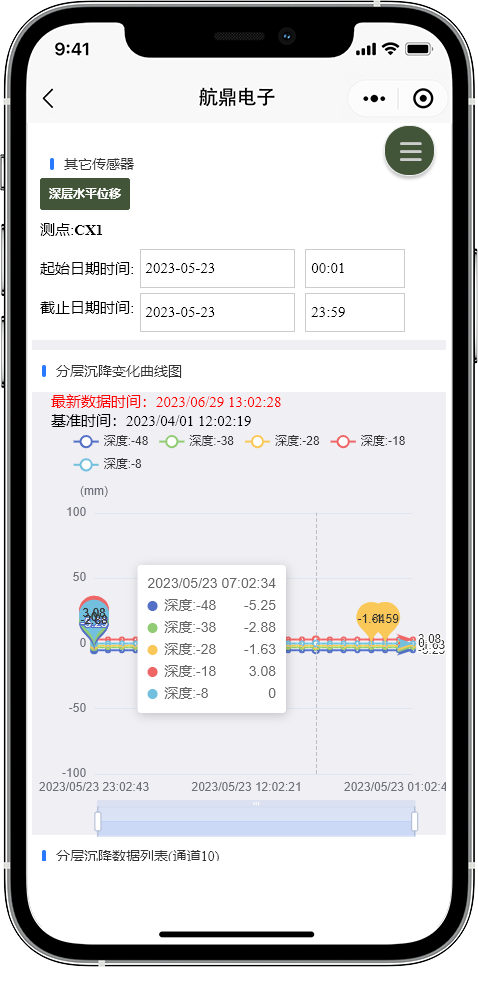

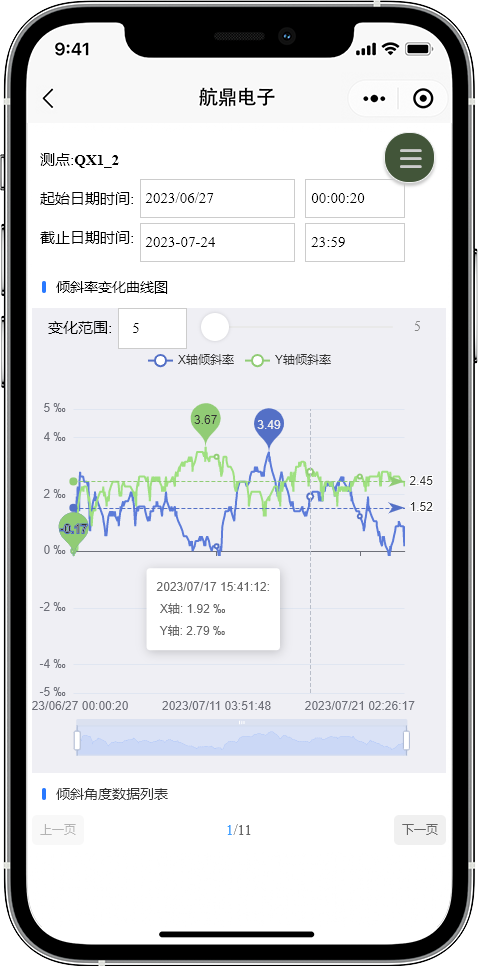

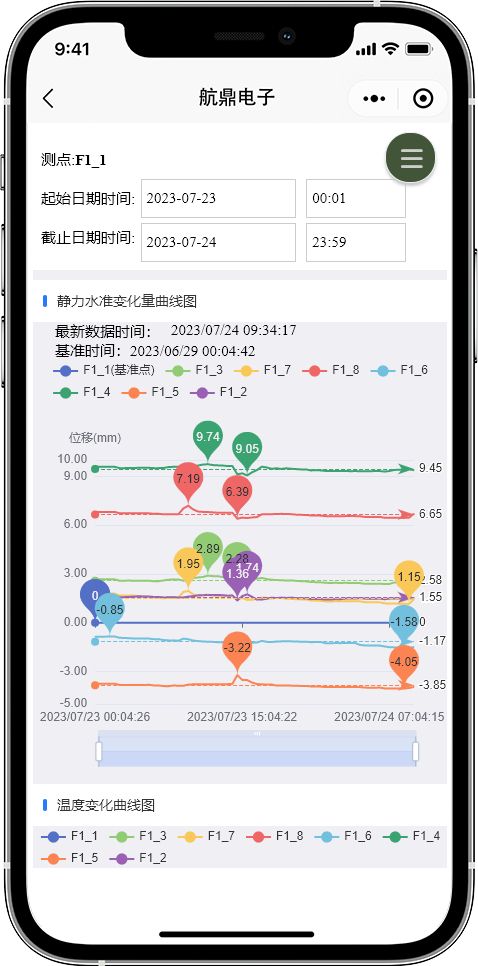

電子地図 + 北斗測位 + クラウドコンピューティング
導入事例

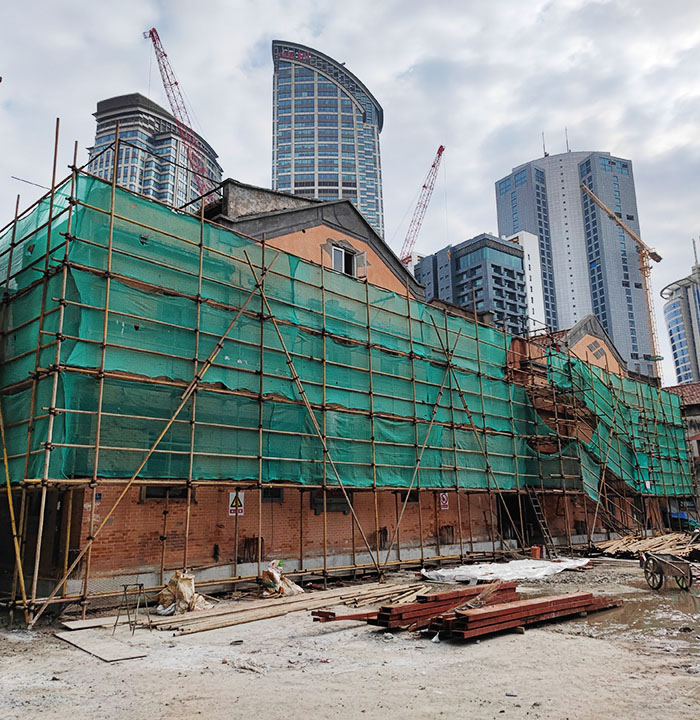

上海張園エリアの保全型総合開発プロジェクト
浙江省の某電子部品工場建設プロジェクト

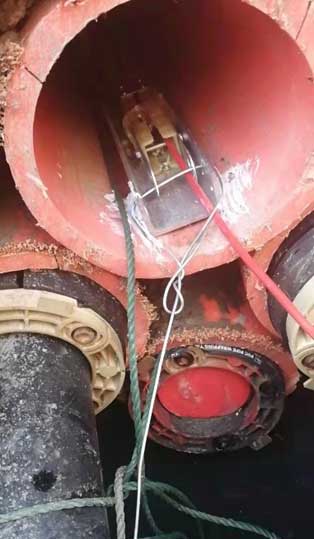

浙江省杭州市の某電力ケーブルの不同沈下監視プロジェクト
