深层土体分层位移数字化监测
深层土体分层位移数字化监测
无线数字化实时监测，高精度，高可靠性，综合成本低，支持水平/分层位移一体化监测。地下200米适用，可循环使用。

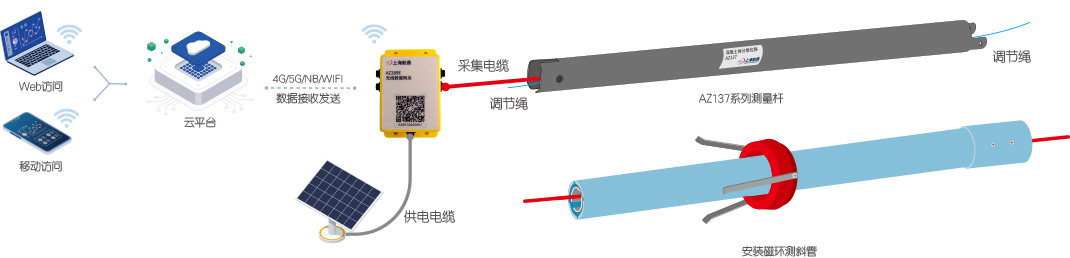

方案1：深层土体分层位移测量

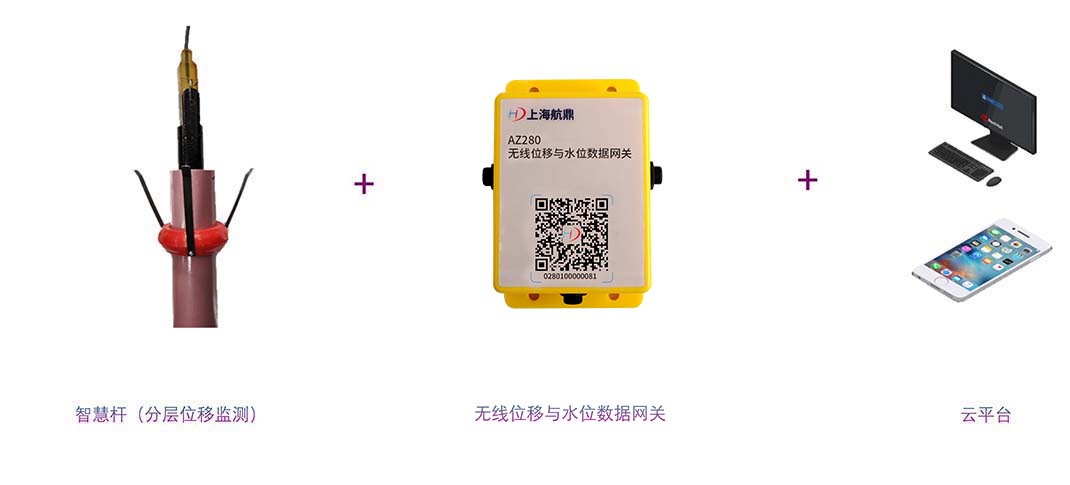

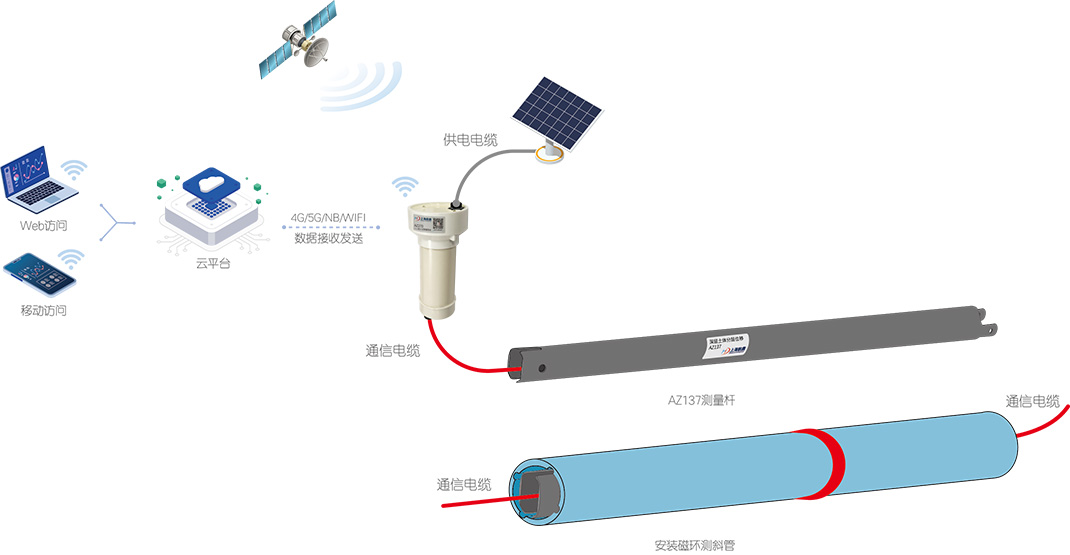

系统由AZ289无线数据网关和和AZ137系列智慧测量杆组成。AZ137系列深层土体分层位移测量模块配套智慧杆，便于系统集成与维护；两者组合，适用于土体变形监测。AZ289系列无线数据网关支持双路数据采集，产品集供电采集传输于一体，能快速部署使用。超低功耗，内置电池，4小时一次，支持半年以上使用。也可选配AZ270系列孔口嵌入式数据网关。AZ270系列数据网关可直接安装在测斜管管口，无需露出地面使用。

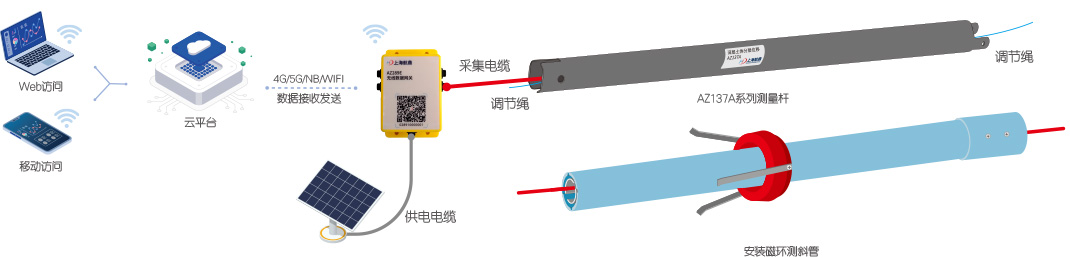

方案2：深层土体3D位移测量
系统由AZ289无线数据网关和和AZ137A系列智慧测量杆组成，AZ137A用时测量安装位置的分层位移和水平位移。
注意：如需高频实时采集监测数据，可选配太阳能板进行供电。
硬件产品
智慧杆（分层水平位移）
- 精度：1mm
- 可级联200米
- 支持NB⁄4G⁄WIFI多种无线方式
- 测斜管或直埋式安装
- 高可靠性，多路冗余传输
- 高灵敏度，多种连接方式
- 安装便捷、易维修、免维护
- 超低能耗
孔口嵌入式数据网关
- 物理尺寸：Φ 63 x 120 mm
- 供电、采集、传输一体
- 1路AD接口，支持连接4到20mA电流型变送器
- 1路RS485接口，带供电输出，支持连接RS485接口传感器
- 内置天线，NB/4G等多种无线通信方式可选
- 超低功耗，全内置电池，一天两次一年以上持续使用
- 支持太阳能板直接供电
- IP68防水
无线数据网关
- 物理尺寸：147 x 90 x 51 mm
- 供电、采集、传输一体
- 单通道支持连接48个传感器及配套智慧测量杆
- 1通道DO控制口输出，1通道AI信号数据采集接口
- 2通道RS485数据采集
- NB/4G/WIFI多种传输
- 可选北斗卫星授时定位
- 超低功耗，全内置电池， 一天两次一年以上持续使用
- 直接连接6 ~ 30W太阳能板供电，可持续工作
- IP67防水
软件产品

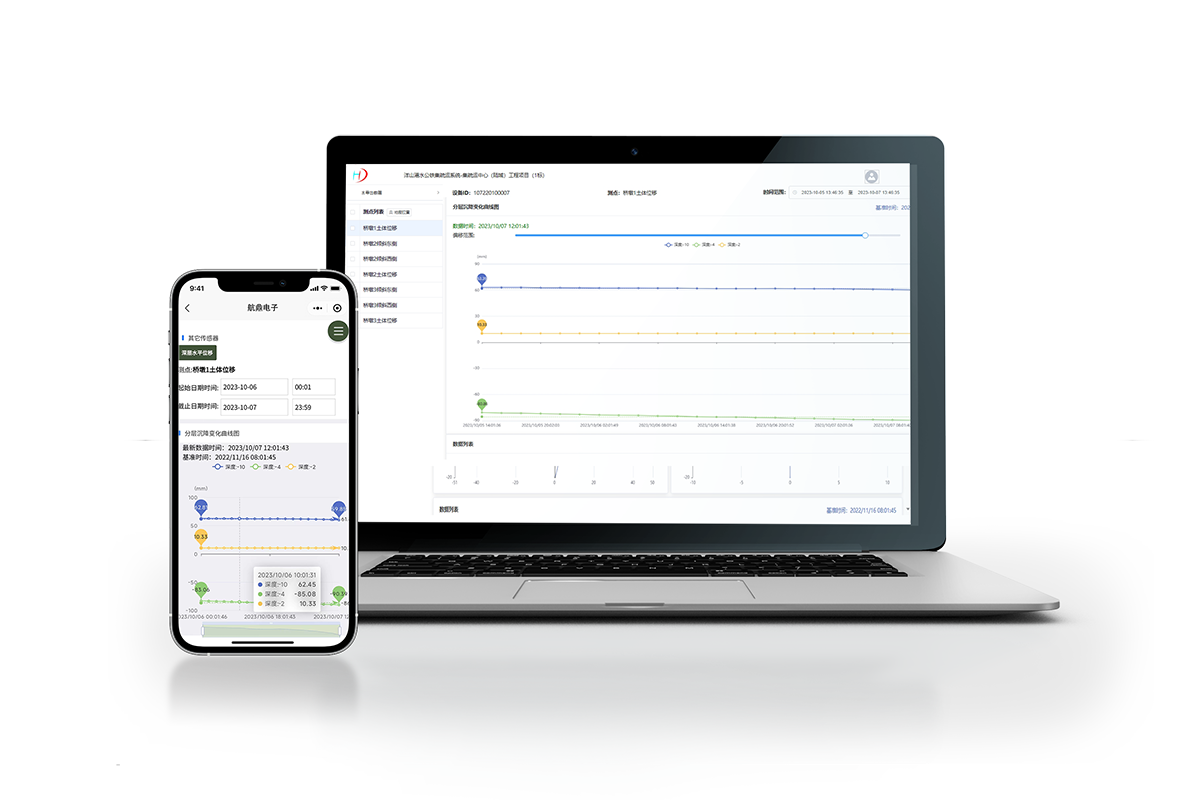

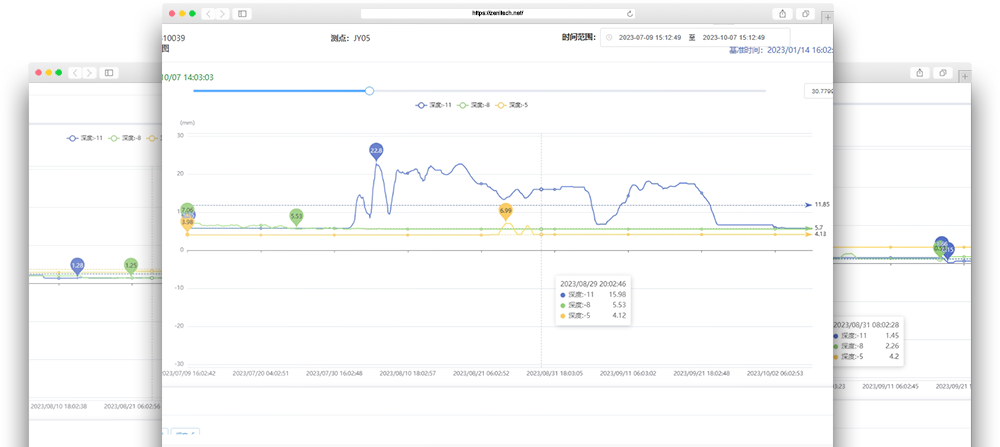

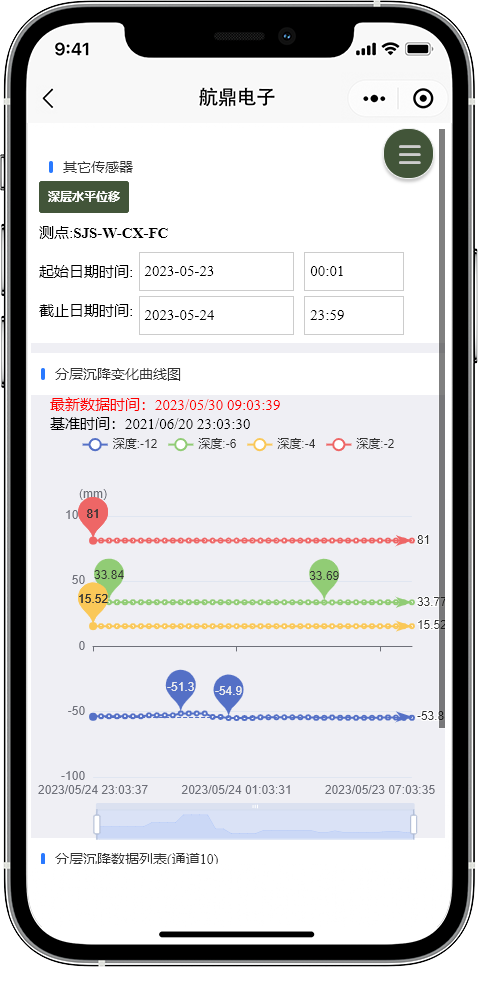

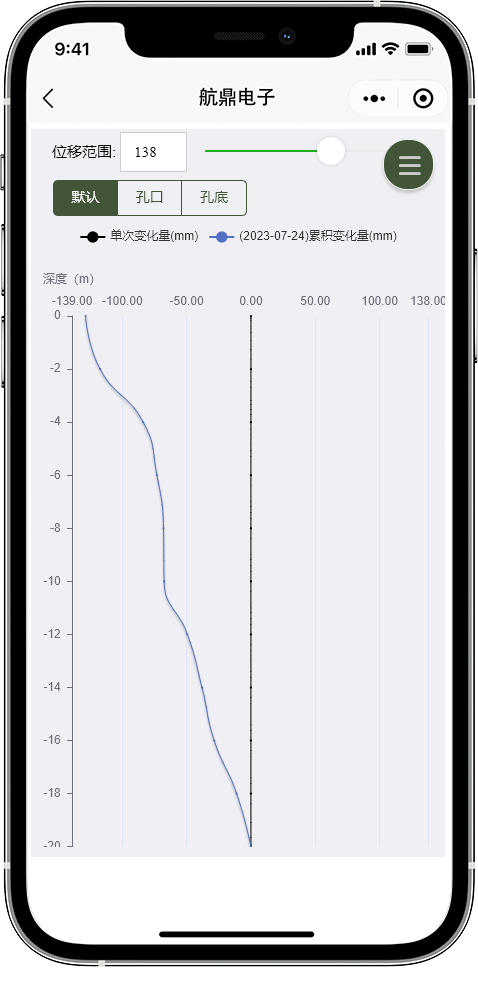

电子地图 + 北斗定位 + 云计算
应用案例

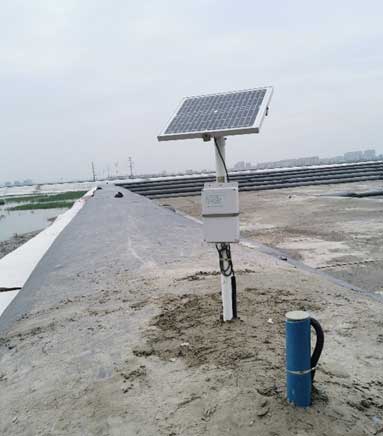

南通某港口海塘项目

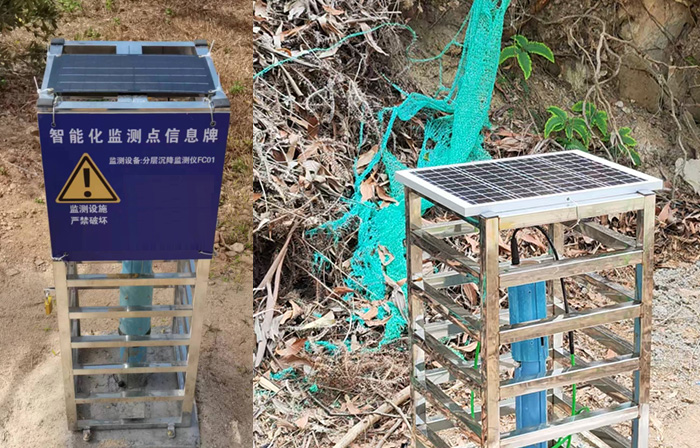

深圳某区边坡分层位移监测项目
